Низкий коэффициент расширения, высокая температура размягчения полностью закаленное монолитное высокоборосиликатное огнестойкое стекло, которое удовлетворяет как требованиям огнестойкости, так и требованиям безопасности. Легкий вес, высокая механическая прочность, хорошая огнестойкость.
Низкий коэффициент расширения, высокая температура размягчения полностью закаленное монолитное высокоборосиликатное огнестойкое стекло, которое удовлетворяет как требованиям огнестойкости, так и требованиям безопасности. Легкий вес, высокая механическая прочность, хорошая огнестойкость. Является предпочтительным материалом для монолитного огнестойкого стекла, также может быть изготовлено методами покрытия, двойного остекления и другими для создания строительных энергоэффективных огнестойких материалов с улучшенной комплексной эффективностью.
◆ Отличные огнестойкие свойства
Сверхвысокая температура размягчения, стабильно обеспечивающая фундаментальную гарантию огнестойких свойств, время огнестойкости превышает 120 минут. Обладает сверхвысокой прозрачностью, поддерживая ощущение прозрачности и эстетики здания, а в случае пожара гарантирует видимость для облегчения эвакуации и спасательных работ.
◆ Высокая прочность и сверхлегкость
На 8% легче обычного стекла, одновременно обладает сверхвысокой механической прочностью, характеристики чрезвычайной прочности и легкости значительно снижают собственный вес здания.
◆ Сверхвысокая химическая стабильность
Стойкость к кислотам Класс H2 (1,1 мг/дм²·6ч)
Стойкость к щелочам Класс A2 (86 мг/дм²·3ч)
Хорошая огнестойкость, стабильность, не боится ультрафиолета
◆ Отличные оптические свойства
Низкое содержание железа, экологически чистая формула, высокая светопропускание, коэффициент пропускания видимого света 92%, превосходное оптическое качество обеспечивает неискаженное визуальное восприятие.
Максимальный размер исходного листа может достигать 4500 мм × 2440 мм, толщина от 4 мм до 15 мм, промежуточные размеры могут быть изготовлены в соответствии с потребностями клиента.

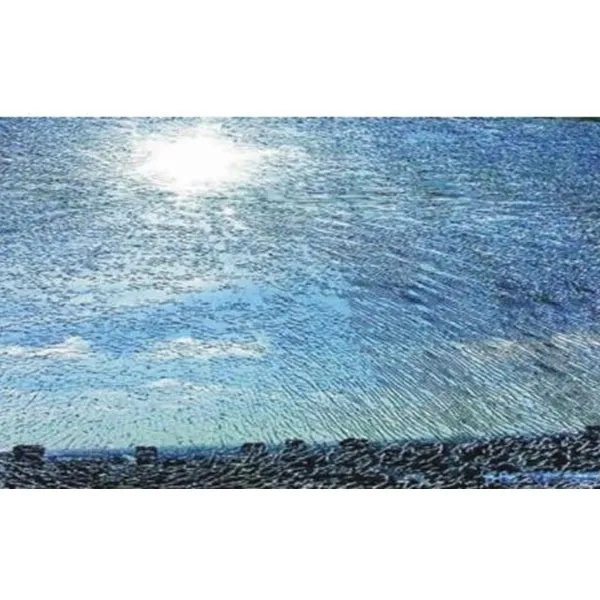

Отсутствует риск самопроизвольного разрушения
Самопроизвольное разрушение в настоящее время является серьезной скрытой угрозой, которую чрезвычайно трудно преодолеть в строительном безопасном стекле, высокоборосиликатное огнестойкое стекло, поскольку сырье и система не содержат никеля, все готовые стеклянные изделия не имеют кристаллов NiS, устраняя риск самопроизвольного разрушения.
Обрабатываемость
Высокоборосиликатное стекло до закалки может подвергаться обработке, такой как резка, шлифовка кромок, сверление отверстий, нанесение покрытий и т.д. Высокоборосиликатное стекло может быть объединено с другим стеклом методами ламинирования, двойного остекления, вакуумирования и т.д. для создания строительных энергоэффективных огнестойких материалов с улучшенной комплексной эффективностью.
Двойная гарантия безопасности
Полностью закаленное монолитное высокоборосиликатное огнестойкое стекло удовлетворяет как требованиям огнестойкости, так и требованиям безопасности.
| Типичные параметры и показатели | |
| Коэффициент линейного теплового расширения α (20-300 °C) | 4.0±0.1×10-6 K-1 |
| Точка размягчения (107,6 dPas) | >843℃ |
| Плотность ρ (25 °C) (г/см³) | 2.28±0.01 |
Максимальный размер исходного листа может достигать 4500 мм × 2440 мм, толщина от 4 мм до 15 мм, промежуточные размеры могут быть изготовлены в соответствии с потребностями клиента.
◆ Отличные оптические свойства
Коэффициент пропускания видимого света 92%, высокий коэффициент пропускания в ближнем инфракрасном и ультрафиолетовом диапазонах превышает 90%, собственная флуоресценция значительно ниже, чем у натриево-кальциевого стекла.
◆ Сверхвысокая химическая стабильность
Стойкость к воде (ISO 719) класс 1
Стойкость к кислотам (ISO 195) класс 1
Стойкость к щелочам (ISO 695) класс 2
| Хорошие термические свойства | |
| Коэффициент линейного теплового расширения α (20-300 °C) | 3.3±0.1×10-6 K-1 |
| Точка размягчения (107,6 dPas) | >820℃ |
| Стойкость к термическому удару | >200℃ |
| Температура длительной эксплуатации | >450℃ |
| Хорошие механические свойства | |
| Плотность ρ (25 °C) (г/см³) | 2.23±0.01 |
| Модуль упругости (кН/мм²) | 64 |
| Твердость по Моосу HM | >7 |
| Возможность последующей обработки: резка, шлифовка кромок, сверление отверстий, упрочнение | |
